Како се у модерним електричним системима користе стандардни једножилни каблови без плашта?

Електрично ожичење унутар контролних ормара, разводних плоча, машина и система зграда често захтева каблове који се могу ефикасно усмеравати кроз ограничене просторе уз одржавање стабилне електричне изолације и проводљивости. За разлику од каблова са додатним спољним омотачем, једножилни каблови без омотача су дизајнирани са компактнијом конструкцијом, што их чини погодним за многе фиксне инсталације и апликације за унутрашње повезивање.

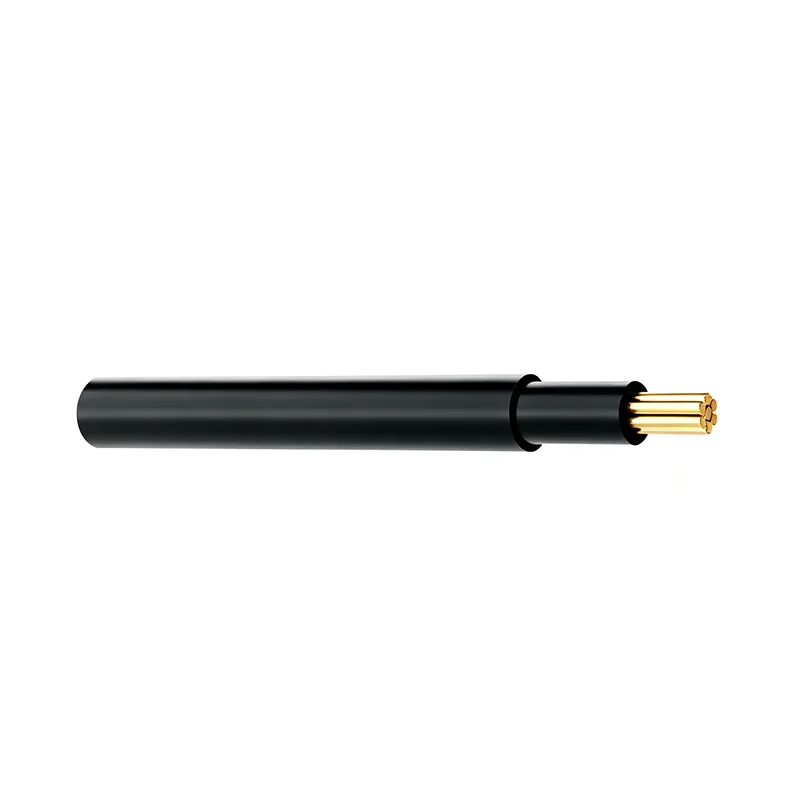

ТхеЈедножилни необложени каблови стандарда ЕУиспоручено одЛИНСХЕНГдизајнирани су за нисконапонске електричне апликације по европским стандардима. Асортиман производа користи бакарне проводнике без кисеоника, подржава конфигурације чврстих и ужетих проводника и доступан је са ПВЦ или прилагођеним изолационим материјалима. Тренутна спецификација производа покрива опсег номиналног напона 450/750В и попречне пресеке проводника од 1,5 мм² до 25 мм².

Зашто су једножилни каблови корисни за унутрашње ожичење?

Ефикасно рутирање у ограниченим просторима

Електрични ормари и опрема за аутоматизацију садрже бројне компоненте, терминале, прекидаче, релеје и управљачке уређаје. Ожичење често мора да пролази кроз уске канале и да прати одређене руте између компоненти.

Једножилна конструкција олакшава усмеравање и организовање појединачних жица. Инсталатери могу да распореде различите проводнике у складу са распоредом ормара уместо да рукују већим вишежилним каблом где су потребне појединачне везе.

Јасније електричне везе

Појединачни проводници се могу идентификовати и усмерити одвојено, што може поједноставити рад на повезивању унутар разводних плоча и управљачких ормана. Правилно означавање и организовано рутирање такође могу учинити будућу инспекцију и одржавање ефикаснијим.

Флексибилна конфигурација

За различита кола могу бити потребне различите величине проводника. Асортиман једножилних каблова који покрива неколико попречних пресека омогућава дизајнерима система да изаберу величину проводника у складу са тренутним захтевима, условима уградње и важећим електричним прописима.

Где се ови каблови обично примењују?

Електрични контролни ормани

Управљачки ормани садрже велики број унутрашњих електричних прикључака. Електрична кола, управљачка кола, сигнални интерфејси и везе компоненти могу захтевати различите величине проводника и путање рутирања.

ТхеЈедножилни необложени каблови стандарда ЕУможе се користити за унутрашње ожичење ормана тамо где применљива метода инсталације дозвољава ову врсту кабла. Њихове флексибилне карактеристике рутирања могу помоћи инсталатерима да креирају организоване путање ожичења унутар ограниченог простора ормарића.

Дистрибутион Боардс

Разводне плоче захтевају поуздане везе између улазног напајања, уређаја за заштиту кола, терминалних блокова и одлазних кола. Једножилни проводници се могу користити за унутрашње везе када изабрани тип кабла и начин инсталације испуњавају захтеве електричног система.

Опрема за индустријску аутоматизацију

Индустријске машине обично садрже моторе, сензоре, контролне компоненте, релеје, ПЛЦ системе, контакторе и друге електричне уређаје. Распоред ожичења мора да одговара физичком распореду ових компоненти уз одржавање поузданих електричних веза.

ЛИНСХЕНГ каблови се могу применити на унутрашње електричне везе у опреми за аутоматизацију и производним машинама где су спецификације каблова прикладне за услове рада.

Електрични системи у зградама

Једножилни каблови по европском стандарду се такође користе у одговарајућим стамбеним и комерцијалним електричним инсталацијама, укључујући кругове осветљења, дистрибутивне прикључке и фиксно унутрашње ожичење.

Стварна примена увек треба да буде одређена важећим националним прописима за инсталацију, типом кабла, величином проводника, напоном, окружењем за инсталацију и потребним начином заштите.

Које електричне параметре купци треба да провере?

Горе наведене спецификације треба третирати као параметре специфичне за производ. За одређену инсталацију, купци треба да потврде одговарајући тип кабла, конструкцију проводника, изолациони материјал, температурну оцену и регулаторне захтеве пре наручивања.

Како величина проводника утиче на избор кабла?

1,5 мм² за мања кола

Опција од 1,5 мм² има максималну отпорност проводника од 12,1 Ω/км и може се узети у обзир за одговарајуће апликације ожичења са нижим струјама где захтеви за инсталацију дозвољавају ову величину проводника.

2,5 мм² за опште електричне прикључке

Верзија од 2,5 мм² има максималну отпорност проводника од 7,41 Ω/км и обично се сматра за шири опсег захтева за електрично повезивање. Стварна дозвољена струја зависи од начина уградње, температуре околине, груписања, изолације и применљивих стандарда.

4 мм² до 10 мм² за потребе веће струје

Опције од 4 мм², 6 мм² и 10 мм² обезбеђују прогресивно веће попречне пресеке проводника за апликације које захтевају већу способност ношења струје. Купци би требало да израчунају потребну величину проводника на основу стварног оптерећења и услова уградње, а не да бирају само према номиналној снази опреме.

16 мм² и 25 мм² за веће прикључке

Опције од 16 мм² и 25 мм² су доступне за електричне системе који захтевају веће проводнике. За ове примене, пад напона, начин инсталације, температура околине, груписање проводника и услови кратког споја треба узети у обзир приликом избора кабла.

Која је разлика између чврстих и насуканих проводника?

Солид Цондуцторс

Чврсти проводник се састоји од једног проводног елемента. Може да обезбеди релативно стабилну структуру за фиксно ожичење и обично се сматра тамо где кабл не захтева често кретање.

Погодност чврстог проводника зависи од окружења за инсталацију, захтева за савијањем, дизајна терминала и применљивог стандарда каблова.

Страндед Цондуцторс

Уплетени проводник се састоји од више мањих жица комбинованих у један проводник. Ова конструкција генерално пружа већу флексибилност од чврстог проводника истог попречног пресека.

Насукане конфигурације могу бити корисне када ожичење мора да прати закривљене руте или када простор за инсталацију чини флексибилност важном.

Шта треба узети у обзир при постављању каблова без омотача?

Заштита од механичких оштећења

Кабл без омотача нема исту додатну механичку заштиту коју пружа обложена конструкција. Стога га треба инсталирати само у апликацијама и на локацијама где је дозвољена одабрана врста кабла и где је потребна адекватна заштита.

Исправно рутирање

Провођење каблова треба да избегава оштре ивице, прекомерно савијање, покретне компоненте, превелике изворе топлоте и друге услове који могу оштетити изолацију. Унутар електричних ормана, проводници треба да буду распоређени на начин који спречава непотребно механичко оптерећење.

Одговарајући прекид

Терминали, конектори, феруле и друге компоненте за повезивање треба да буду компатибилне са типом проводника и попречним пресеком. Лош завршетак може повећати отпор контакта и створити локализовано загревање.

Размотрите груписање каблова

Када је неколико оптерећених проводника инсталирано заједно, расипање топлоте се може смањити и можда ће бити потребно подесити дозвољену струју. Због тога треба узети у обзир услове уградње и важеће прописе приликом одређивања носивости струје.

Како температура утиче на избор кабла?

Температура околине

Температура околине утиче на термичке перформансе електричног кабла. Кабл инсталиран унутар топлог контролног ормана може да ради у различитим условима од истог кабла инсталираног у хладнијем окружењу.

Наведени опсег радне температуре кабла треба упоредити са стварним условима инсталације.

Радна температура проводника

Тренутна спецификација производа обезбеђује опсег радне температуре од -30°Ц до +90°Ц. Дозвољена струја и стварни пораст температуре и даље зависе од начина инсталације и релевантних електричних захтева.

Краткорочни температурни услови

Спецификација производа указује на краткорочну температурну способност до +250°Ц. Овај параметар не треба тумачити као сталну радну температуру и мора се проценити у складу са важећим стандардом каблова и специфичним радним условима.

Зашто су европски стандарди важни за набавку каблова?

Стандардизовани захтеви производа

Европски стандарди за каблове постављају захтеве који се односе на конструкцију проводника, електричне карактеристике, изолацију, димензије и испитивање. Коришћење кабла дизајнираног у складу са важећим стандардом може поједноставити избор производа за пројекте који служе европским тржиштима.

Пројектна документација

Индустријским пројектима и произвођачима електричне опреме може бити потребна техничка документација како би се показало да одабране компоненте одговарају одређеним стандардима и захтевима тржишта.

ЛИНСХЕНГ идентификује ЕН 60228 и ХД 21.13 као применљиве стандарде за свој асортиман једножилних каблова стандарда ЕУ, док ЦЕ, РоХС и РЕАЦХ усаглашеност може бити испоручена у складу са захтевима купаца и тржишта.

Захтеви специфични за тржиште и даље важе

Не треба аутоматски претпоставити да је кабл стандарда ЕУ прикладан за сваку инсталацију у свакој европској земљи. Национални прописи о ожичењу, методе уградње, захтеви за пожар, услови животне средине и спецификације пројекта такође морају бити прегледани пре набавке.

Како купци треба да упоређују различите добављаче каблова?

Који су тестови квалитета важни за једножилне каблове?

Испитивање отпорности проводника

Испитивање отпора проводника помаже да се провери да ли проводник испуњава наведене електричне карактеристике. Доследан отпор је важан за стабилан пренос струје и предвидљиве перформансе пада напона.

Испитивање затезања и издужења

Механичка испитивања се могу користити за процену карактеристика проводника и изолације. Мерење затезне чврстоће и издужења дају информације о томе како материјали реагују на механичко напрезање.

Инсулатион Инспецтион

Изолацију треба проверити да ли има кварова који би могли утицати на електричну сигурност. Инспекција може укључивати проверу димензија, инспекцију изгледа и електрична испитивања у складу са важећим стандардом производа.

Инспекција изгледа

Визуелна инспекција помаже да се идентификују површински дефекти, недоследности у димензијама, проблеми са штампањем или друге абнормалности у производњи пре него што се кабл упакује и пошаље.

Како ЛИНСХЕНГ може подржати произвођаче електричне опреме?

Више величина проводника

ЛИНСХЕНГпружа низ попречних пресека проводника од 1,5 мм² до 25 мм², омогућавајући произвођачима опреме, електро извођачима и дистрибутерима да изаберу различите величине у складу са захтевима пројекта.

Снабдевање оријентисано на ОЕМ

Произвођачи електричне опреме могу захтевати специфичне конструкције проводника, изолационе материјале, боје, паковање, етикетирање и техничку документацију. Прилагођене конфигурације каблова могу се проценити према захтевима пројекта.

Примене у више индустрија

ТхеЈедножилни необложени каблови стандарда ЕУможе се узети у обзир за контролне ормаре, разводне табле, опрему за индустријску аутоматизацију, ожичење машина и одговарајуће стамбене или комерцијалне електричне инсталације.
